高频直线振动筛

高频直线振动筛产品介绍

高频直线振动筛，简称高频直线筛，它与普通直线振动筛的区别在于，其振动电机的转速为3000r/min，而正是因为高频直线振动筛的电机转速高，所以物料能够接受到更强的激振力，单位时间内处理的物料就越多，而且筛分更彻底，无论在筛分精度方面还是在产量方面都比普通直线振动筛高，适用于粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm。

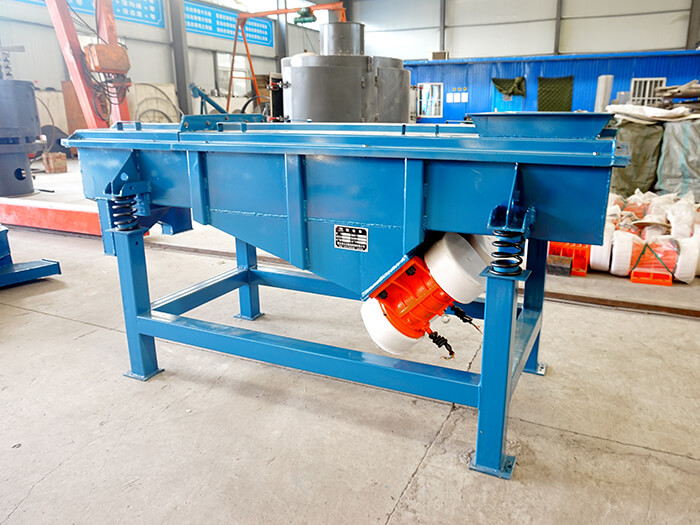

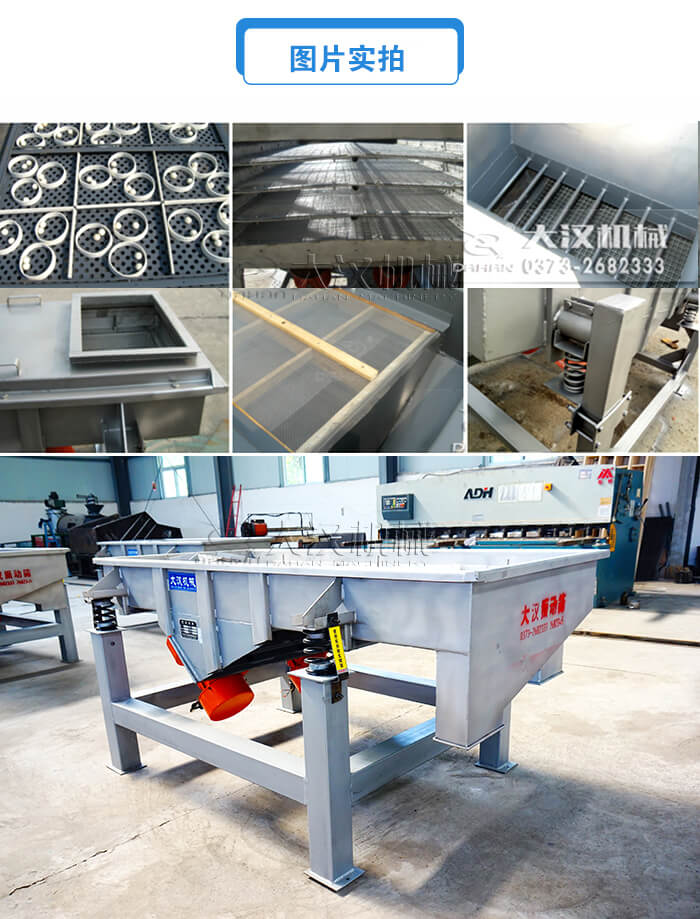

高频直线振动筛图片实拍

高频直线振动筛结构详解

高频直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。可以配合盖子防止灰尘的进入，也可以防止粉粒物料在筛分时的扩散。

筛框：由松木或变形量较小的木材制成。主要是对筛网起到支撑作用。

筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网，具体的材质要结合物料的特性来选择。

振动电机：通过振动电机激振力的作用使物料在筛面上运动。

电机台座：安装固定振动电机。

减振弹簧：减震弹簧的安放位置就是在筛体和筛座之间。一方面降低了噪音，另一方面保护了机器。

支架：由四个支柱和两个槽钢组成，对筛体部分进行支撑，保证筛体的稳固。安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

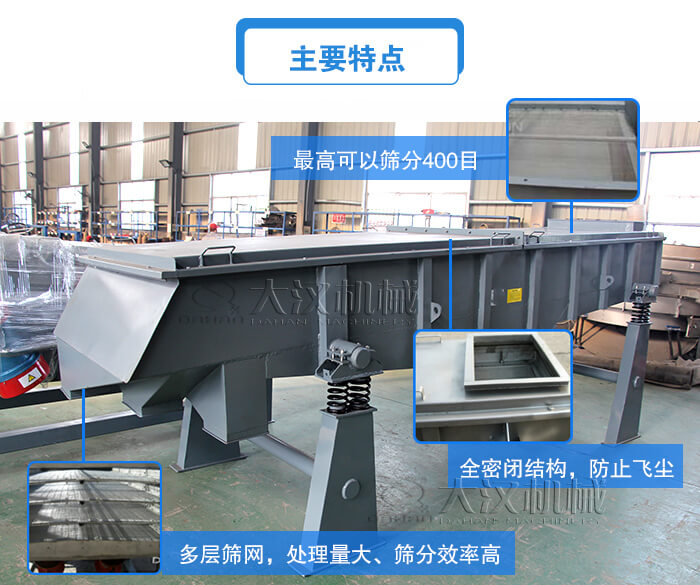

高频直线振动筛主要特点

1、高频率振动，高可以筛分400目，适合粉末及颗粒的筛选；

2、全密闭结构，可以防止粉尘飞扬，减少工作噪音，使用寿命长；

3、低能耗、能耗低环保；

4、多层筛网，处理量大、筛分效率高;

5、多可分选出6种不同粒度的物料，满足不同客户的需要。

6、可根据生产现场设计不同的形状及结构。

高频直线振动筛工作原理

高频直线筛采用双振动电机驱动，当物料从给料机均匀地进入筛分机的进料口，在振动电机的激振下，向出料口方向边跳动边筛分，通过多层筛网筛分出数种产品和不合格的筛上、筛下物，分别从各自的出口排出，流入料仓或盛料筒，从而达到对物料进行筛选和分级的目的。

高频直线振动筛技术参数

型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

高频直线振动筛型号说明

D----------------------------------电机(振动源)

Z----------------------------------直线(运转轨迹)

SF---------------------------------筛分机

525-------------------------------筛面尺寸（500mm宽x2000mm长)

1-----------------------------------1层(1层筛网2个出料口)

S-----------------------------------(304不锈钢)钢板材质

高频直线振动筛适用行业

食品行业：大豆、花生、玉米、香料、味精等；

化工行业：化肥、尿素、石油焦、树脂、涂料、化妆品、油漆等；

医药行业：中药粉、重要颗粒、药丸、微丸等；

冶金行业：铝粉、铅粉、铜粉、合金粉、焊条粉末、二氧化锰、莫来砂、石英砂等；

高频直线振动筛厂家大汉振动机械售后承诺：

1、保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

2、质量保证期结束后，我厂将继续免费提供售后服务，不限年份终身服务，仅收取零部件成本费。


新乡市大汉振动机械有限公司位于振动筛之乡-河南省新乡市，是一家专业的振动筛生产厂家，生产的直线振动筛设备性能佳、价格低、质量优，关键是价格设定非常合理，欢迎新老客户来厂进行参观选购。
