直线振动筛

联系电话
小型直线筛

小型直线筛

型号:DZSF-520

产品介绍:小型直线筛是一种小型振动筛,该宽500mm,长两米以下的筛子都属于小型直线振动筛,比如DZSF-515直线振动筛,DZSF-520直线振动筛,小型直线筛价格便宜,移动方便,占地面积小。

供货周期:3-7工作日(详询大汉)

技术参数:500mmx1500mm,500mmx2000mm, 电机功率0.37Kw×2

目数:400目以内 产量:3-8吨/时

应用范围:大颗粒或异物的去除、粉/粒状物料的分级

全国统一销售热线0373-2682 333

免费获取报价

筛选石子

小型直线筛简介:

小型直线筛也叫小型直线筛分机,是一种小型筛分设备,该宽500mm,长两米以下的筛子都属于小型振动筛,比如DZSF-515直线筛,DZSF-520直线振动筛,适合场地比较小的客户使用。

小型振动筛尺寸图片

大汉小型直线筛可以按照用户要求设计生产1-7层多个不同粒度的选择,筛机装配筛网目数又可以根据用户要求的筛网目数选择装配,外形尺寸及出料口排料方向又可以根据用户现场放置要求来做设计生产,使用户筛机现场使用及配套更加灵活。

小型直线筛特点:自动排料,占地面积小,筛分功能强等

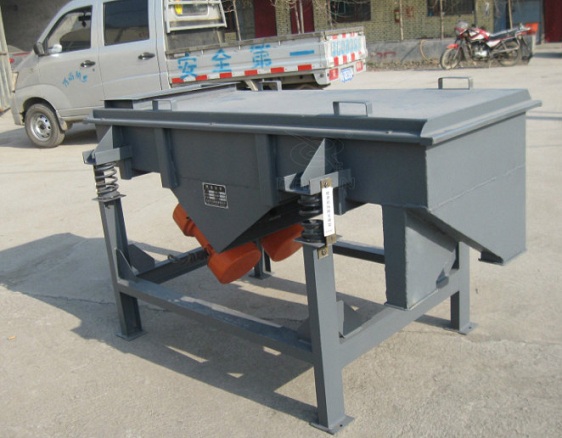

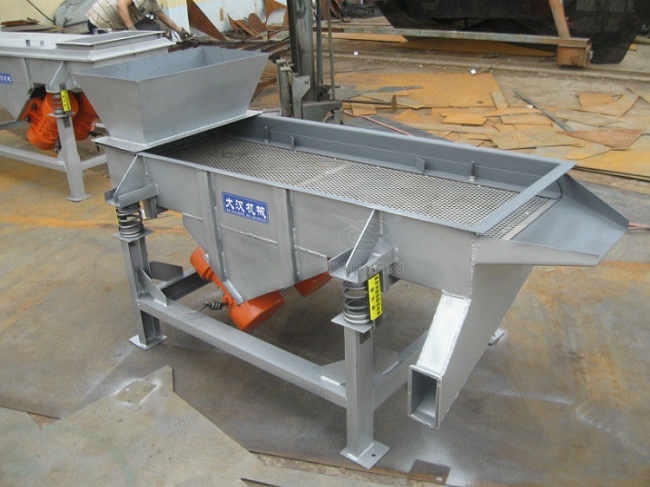

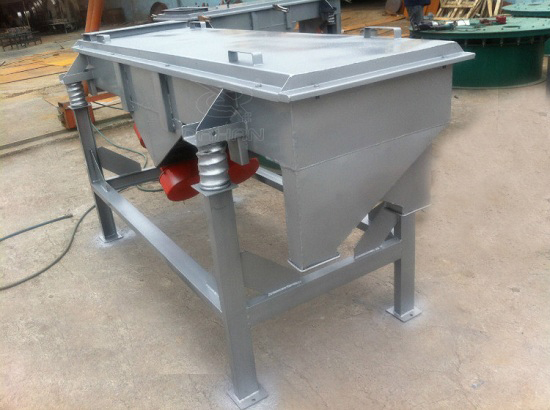

小型直线筛图片

产品展示

小型直线筛的工作原理:

直线筛使用振动电机作为振动源,采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,振动电机偏心块所产生的激振力在平行于振动电机轴线的方向相互抵消,在垂直于振动电机轴线的方向重叠为一合力,因此振动筛机的运行轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合力下,物料在筛面上被抛起跳跃式向前做直线运动,通过各不同层次筛网筛分多种规格的筛上物、筛下物,又从不同的出料口排出,流入料仓或盛料筒,从而达到对物料进行筛分的目的。

小型直线筛工作原理轨迹动态图

小型直线筛振动电机偏心块角度调整图片展示

小型直线筛型号技术参数

型号筛面尺寸(mm)筛面层数网孔尺寸目处理量(t/h)振次双振幅(mm)电机功率(kw)振动方向角外形尺寸(长×宽×高)mm
DZSF515500×15001-52-2000.12-209606-82×0.3745-602140×808×848
DZSF520500×20002-2000.12-209606-82×0.3745-602140×808×848
DZSF525500×25002-2000.12-209606-82×0.5545-602750×808×938

小型直线筛的产品优势:

1、长度在500mm,宽度在2000以下,产量低,每小时可达3-8吨。

2、可按用于设计要求制作宽度:500mm-600mm-800mm-1000mm-1200mm等,长度:1500mm-3500mm等。

小型直线筛尺寸图片

3、2-7个出料口可以选择,能将1种物料分选成2-7种不同粒度规格。

4、筛网安装为钩板拉网式设计,筛网目数为12目-400目之间。

5、全封闭结构,筛分过程中基本无粉尘,减少环境污染。

小型直线筛流水线作业使用现场

小型直线筛外形结构说明:

DZSF直线筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成,各组成部分说明如下:

小型直线筛内部结构图

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

小型直线筛筛箱,筛框,振动电机,弹簧等部件图片展示

4、振动电机:使用与维修方法详见振动电机使用说明书。

5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

小型直线筛的适用行业:

小型直线筛可广泛应用于塑料、磨料、化工、医药、建材、粮食、碳素、化肥、食品等领域。可对粉状、颗粒状物料进行有效筛分过滤。范围在400目以下物料进行有效的筛分,可同时筛分出7种不同力度的物料。

小型直线筛可筛分制药,化工,建材,塑料,化肥,磨炼等物料

小型直线筛客户案例

小型振动筛使用现场图

小型直线筛型号

515型:即筛面长度为500mm,长度为1500mm,每小时处理量可达3-5吨/时。

520型:即筛面长度为500mm,长度为2000mm,每小时处理量可达6-8吨/时。

小型直线筛价格有哪些因素决定

一、材质:

小型直线筛所用材质是根据生产行业和物料特性来决定的,常见材质可分为Q235碳钢和304不锈钢两种,相应的不锈钢的价格会高于碳钢,但这些也只是表象,真正影响直线筛价格的是材质的厚度与元素含量。相同板材如果厚度不同和其中含的元素不同其价格也会不相同。正规振动筛厂家使用板材厚度为:碳钢后厚度为5mm,不锈钢为2mm。而元素的含量也是决定几个的因素之一,一些板材虽然表面上看上去是一样的,但其实际元素含量却很低,所以用户在选择时一定要注意这点;

二、尺寸:

设备越大价格就会越高,就小型直线筛来说设备的直径决定筛分精度,筛面宽度决定产量,所以在选择时请根据自身生产要求和产量进行合理选择;

三、配件:

小型直线筛配件由振动电机、减震弹簧、筛网、清网装置组成,配件的质量直接关系到设备的生产能力和寿命,所以在购买时让生产厂家提供个部件的出厂证明。

大汉机械直线筛的售后服务:

售后服务详解

注:DZSF系列直线筛通常制作材质分别有:普钢、碳钢、不锈钢,具体型号及参数请参照上述技术参数表中的数据,选型及报价请联系大汉机械工作人员15836198876。大汉机械业可以根据客户特殊要求量身定制各种型号规格的直线筛,如:塑料颗粒直线筛,中药切片直线筛、塑料颗粒直线筛等特殊行业专用直线振动筛。
