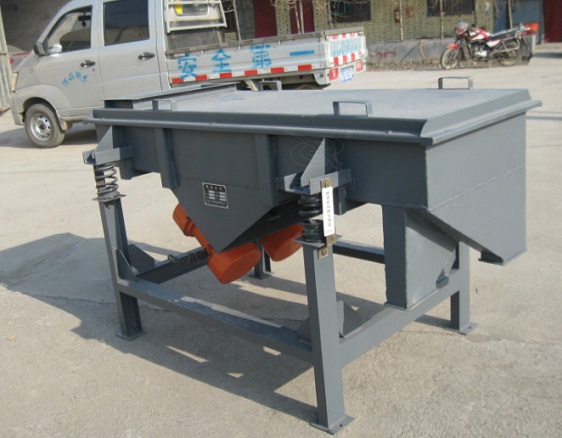

单层直线振动筛

单层直线振动筛筛分视频：

单层直线振动筛概述：

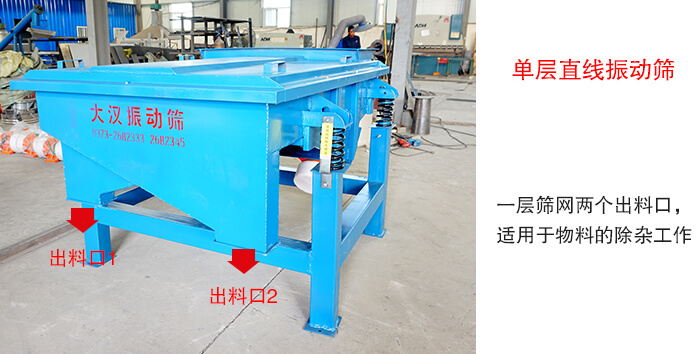

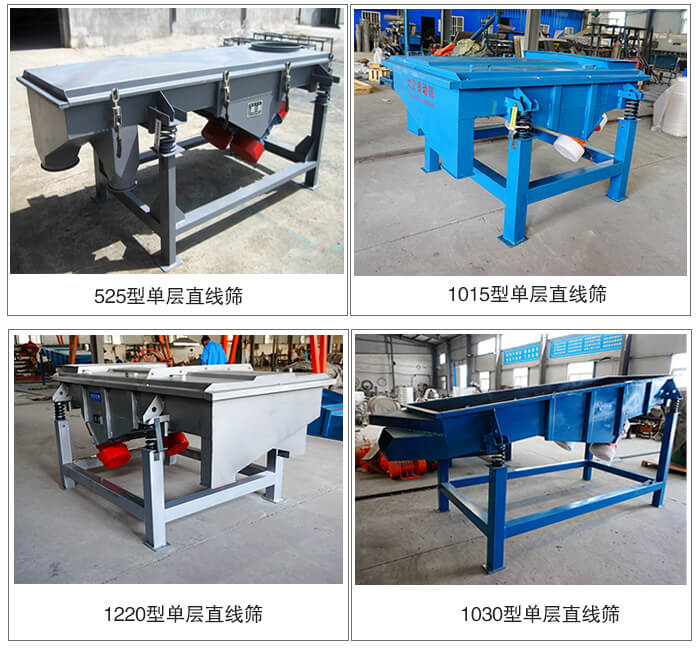

单层直线筛也叫单层直线振动筛，该设备室一层两个出料口，适用于物料的除杂工作，常见型号有DZSF-515直线筛,DZSF-520直线振动筛,525直线振动筛,1020直线振动筛,1025直线振动筛,1030直线振动筛，筛分精度高、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

单层直线振动筛工作原理：

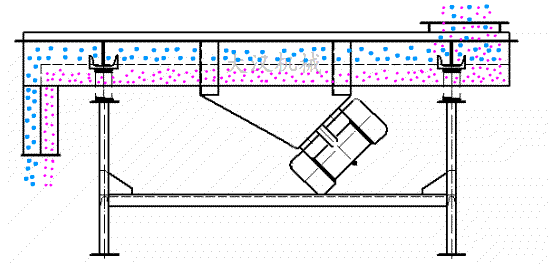

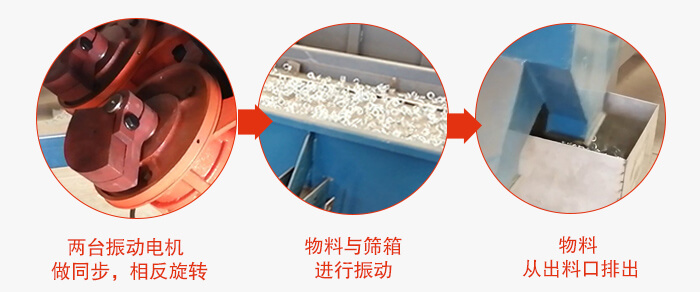

单层直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm。

单层直线振动筛主要适用行业：

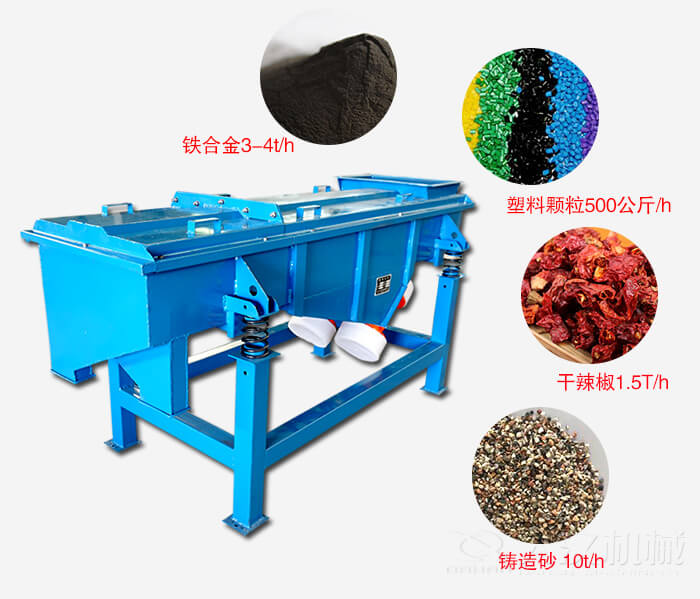

该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

单层直线振动筛主要技术参数：

型    号	DZSF-520	DZSF-525	DZSF-530	DZSF-1020	DZSF-1025	DZSF-1030
公称尺寸(mm)	500×2000	500×2500	500×3000	1000×2000	1000×2500	1000×3000
物料粒度(mm)	0.074--10	0.074--10	0.074--10	0.074--10	0.074--10	0.074--10
振次(次/分)	960	960	960	960	960	960
功率(kw)	2×(0.4-0.75)	2×(0.4-0.75)	2×(0.4-0.75)	2×(0.4-1.1)	2×(0.4-1.1)	2×(0.4-1.5)
振    幅	3―4.5	3―4.5	3―4.5	3―4.5	3―4.5	3―4.5
层    数	1--6	1--6	1--6	1--6	1--6	1--6
筛面倾角	0°－7°	0°－7°	0°－7°	0°－7°	0°－7°	0°－7°

单层直线振动筛工作特点：

该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

单层直线振动筛型号说明：

D----------------------------------------------------------------------振动电机(振动源)

Z----------------------------------------------------------------------直线(运转轨迹)

SF--------------------------------------------------------------------筛分机

宽长-----------------------------------------------------------------筛面尺寸（515,520,525...1030)

1----------------------------------------------------------------------两层(两层筛网三个出料口)

S（P）-------------------------------------------------------------钢板材质【S代表不锈钢，P代表普碳钢】

单层直线振动筛结构说明：

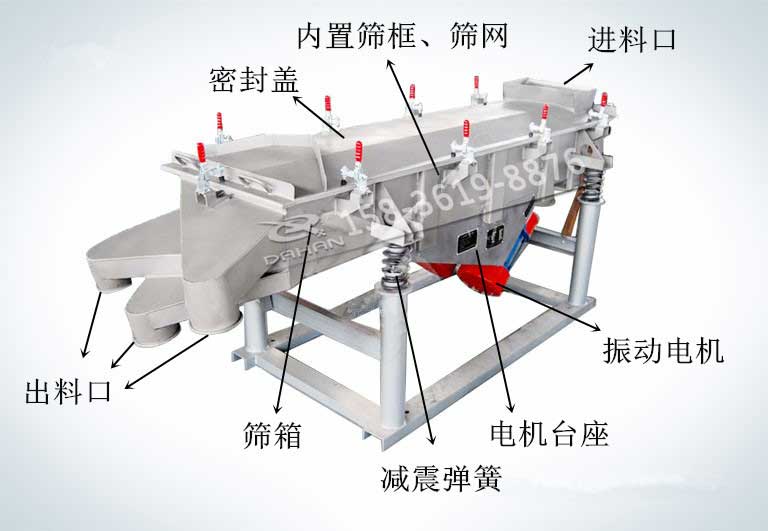

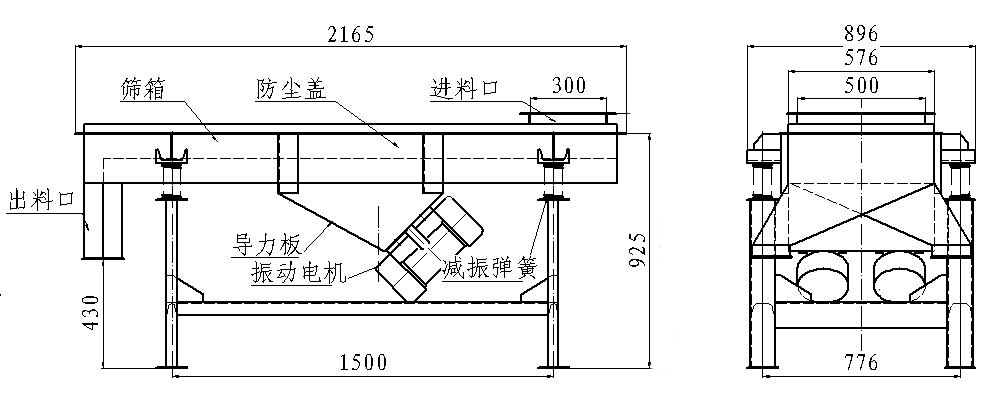

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。
